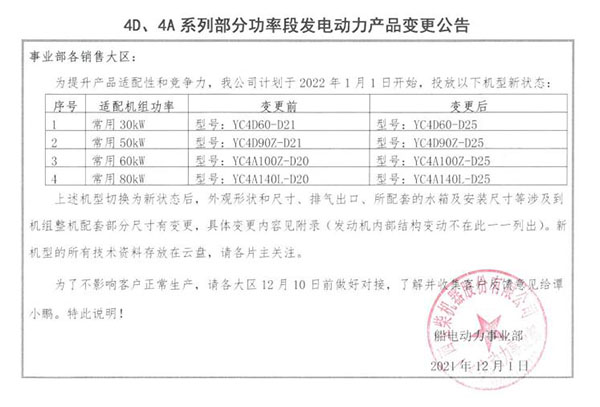

玉柴4D、4A系列部分功率段發電動力產品變更公告

1

排氣管出口水平距離

278

206

2

回水管出口水平距離

170

183

3

空濾朝氣口水平距離

66

170

4

空濾遮雨帽頂高

688

644

5

進水口高度

66

153

6

進水口直徑

50

45

7

風扇中心水平距離

42

13.5

8

進水口水平距離

210

205

9

風扇中心高

472

220

10

排氣管口高

464

457

11

回水口高

630

550

12

回水口軸向距離

309

257

13

空濾器軸向距離

633

200

14

排氣管口軸向距離

322

368

15

風扇軸向距離

338

257

16

進水口軸向距離

273

262

17

風扇扇葉厚

45

50

18

消聲器

D7200-1201100

1TD300-1201100

1

增壓器渦輪后接管口水平距離

326

242

2

回水管出口水平距離

174

191

3

空濾進氣口水平距離

147

112

4

風扇直徑

480

500

5

進水口高

157

113

6

進水口直徑

50

45

7

進水口水平距離

230

204

8

風扇中心水平距離

0

10

9

風扇中心高

185

247

10

回水口中心高

509

587

11

增壓器渦輪后接管口高

589

498

12

空濾器遮雨帽頂中心高

800

687

13

空濾遮雨帽頂中心軸向距離

633

636

14

增壓器渦輪后接管口軸向距離

87

141

15

回水口軸向距離

376

290

16

風扇扇葉厚

45

50

17

進水口軸向距離

279

305

18

風扇軸向距離

315

298

19

消聲器

644-1201100A

1TD300-1201100

1

增壓器渦輪后接管口水平距離

326

242

2

回水管出口水平距離

174

191

3

中冷后空氣進氣口水平距離

197

178

4

空濾器遮雨帽頂中心高

800

760

5

壓縮空氣進口中心高

594

550

6

風扇直徑

480

550

7

進水口直徑

50

45

8

進水口水平距離

230

204

9

風扇水平偏移

0

10

10

壓縮空氣出口水平距離

265

壓氣管出口連接管及相應的膠管由水箱廠家?guī)?，壓氣機出口直徑50

11

壓氣機連接管口直徑

70

12

壓氣機連接管口高

148

13

增壓器渦輪后接管口中心高

589

498

14

回水口中心高

620

587

15

回水口軸向距離

350

286

16

中冷后空氣進氣口軸向距離

299

89

17

增壓器渦輪后接管口軸向距離

85

166

18

空濾遮雨帽頂中心軸向距離

634

656

19

風扇軸向距離

316

283

20

中冷后空氣進氣口軸向距離

288

中冷后連接管由水箱廠家提供

21

進水口軸向距離

279

251

22

進水口中心高

157

113

23

風扇中心高

185

247

24

風扇扇葉厚

45

50
