        當前位置：首頁> 技術支持









        玉柴4D、4A系列非道路國三部分功率段發電動力產品變更公告




        發布時間：2022-01-21 14:43來源：頂博 人氣：4099次

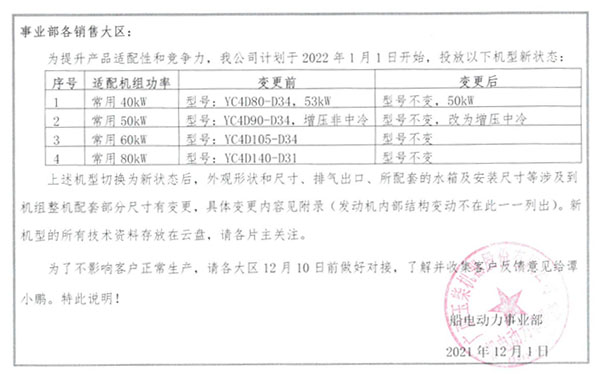

        為提升產品適配性和競爭力，玉柴集團計劃于2022年1月1日開始，將幾款產品投放新?tīng)顟B(tài)，切換為新?tīng)顟B(tài)后，機型外觀形狀和尺寸、排氣出口、所配套的水箱及安裝尺寸等涉及到機組整機配套部分尺寸有變更。








        具體變更內容為：

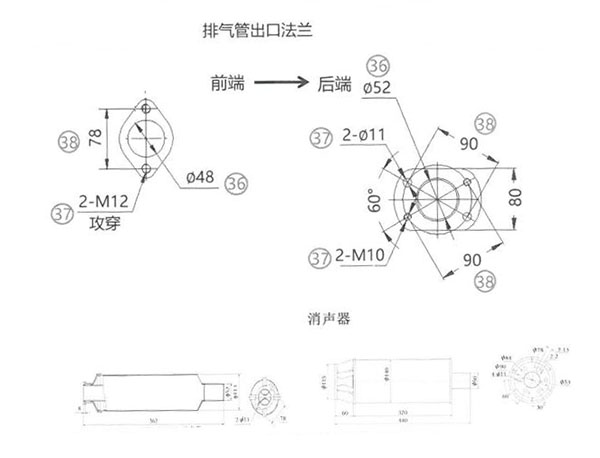

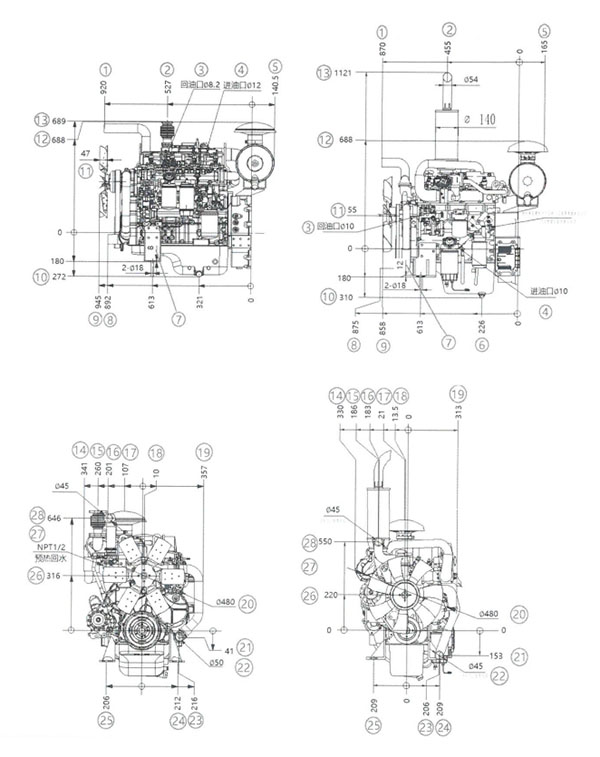

        YC4D80-D34變更前后差異（左邊為變更前狀態，右邊為變更后狀態，單位mm.圖中尺寸旁邊的帶圓圈的數字為變更點序號。）
        序號
        變更點
        更改前
        更改后
        1
        出水管膠管端面到飛輪殼端面水平距離
        920
        870
        2
        排氣口到飛輪殼端面水平距離
        527
        455
        3
        回油口直徑
        Φ8.2
        Φ10
        4
        進油口直徑
        Φ12
        Φ10
        5
        空濾凸出飛輪殼端面水平距離
        140.5
        165
        6
        放機油口到飛輪殼端面水平距離
        321
        226
        7
        支腳底板厚度
        8
        12
        8
        水泵進水口端面到飛輪殼端面水平距離
        892
        875
        9
        風扇端面到飛輪殼端面水平距離
        945
        858
        10
        發動機最低點到曲軸中心的垂直距離
        272
        310
        11
        風扇厚度
        47
        55
        12
        空濾帽頂點到曲軸中心的垂直距離
        688
        688
        13
        排氣口到曲軸中心的垂直距離
        689
        1121
        14
        發動機排氣外側到曲軸中心水平距離
        341
        330
        15
        排氣口到曲軸中心水平距離
        260
        186
        16
        調溫器出水口到曲軸中心水平距離
        201
        183
        17
        空濾帽中心到曲軸中心水平距離
        107
        14
        18
        風扇中心到曲軸中心水平距離
        偏進氣側10
        偏排氣側13.4
        19
        發動機進氣外側到曲軸中心水平距離
        357
        313
        20
        風扇直徑
        Φ480（鐵）
        Φ480（塑料）
        21
        進水口到曲軸中心垂直距離
        41
        153
        22
        進水口直徑
        Φ50
        Φ45
        23
        進水口到曲軸中心水平距離
        216
        206
        24
        左支腳減震器安裝孔到曲軸中心水平距離
        212
        209
        25
        右支腳減震器安裝孔到曲軸中心水平距離
        206
        209
        26
        風扇中心到曲軸中心垂直距離
        316
        220
        27
        預熱回水口規格
        NPT 1/2
        待定
        28
        調溫器出水口到曲軸中心垂直距離
        646
        550
        29
        排氣口直徑
        Φ48
        Φ52
        30
        排氣管出口法蘭安裝孔規格
        2-M12
        2-Φ11和2-M10成60°夾角分布
        31
        排氣管出口法蘭安裝孔分布
        78
        90

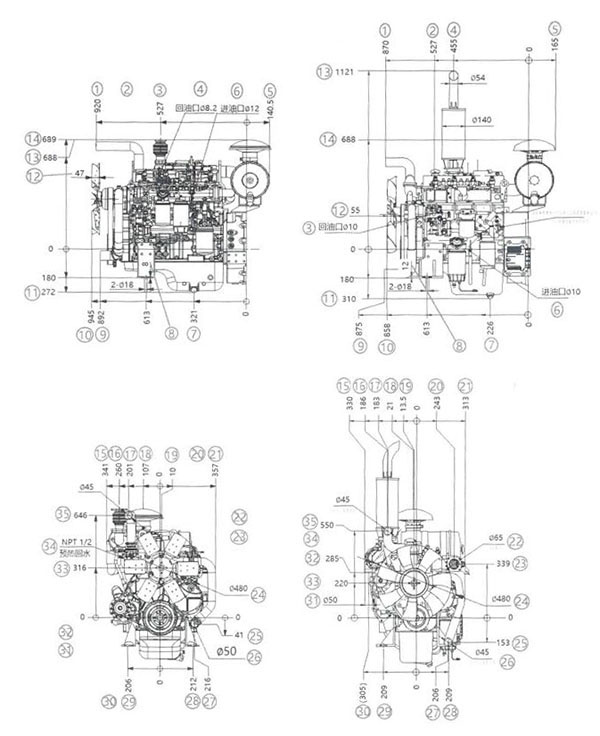

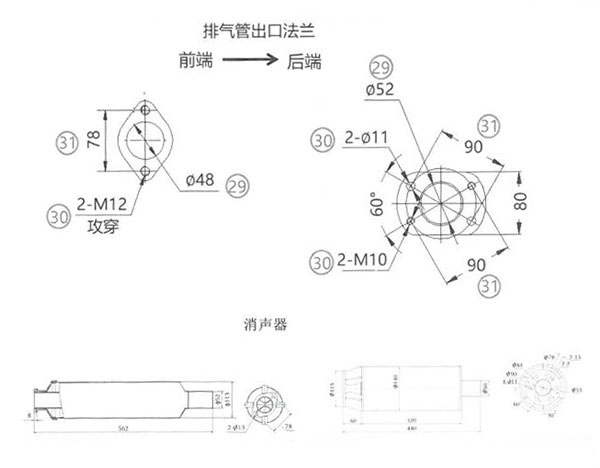

         YC4D90-D34變更前后差異（左邊為變更前狀態，右邊為變更后狀態，單位mm.圖中尺寸旁邊的帶圓圈的數字為變更點序號。）
        序號
        變更點
        更改前
        更改后
        1
        出水管膠管端面到飛輪殼端面水平距離
        920
        870
        2
        中冷后進氣口端面到飛輪殼端面水平距離
        /
        527
        3
        排氣口到飛輪殼端面水平距離
        527
        455
        4
        回油口直徑
        Φ8.2
        Φ10
        5
        進油口直徑
        Φ12
        Φ10
        6
        空濾凸出飛輪殼端面水平距離
        140.5
        169
        7
        放機油口到飛輪殼端面水平距離
        321
        226
        8
        支腳底板厚度
        8
        12
        9
        水泵進水口端面到飛輪殼端面水平距離
        892
        875
        10
        風扇端面到飛輪殼端面水平距離
        945
        858
        11
        發動機最低點到曲軸中心的垂直距離
        272
        310
        12
        風扇厚度
        47
        55
        13
        空濾帽頂點到曲軸中心的垂直距離
        688
        688
        14
        排氣口到曲軸中心的垂直距離
        689
        1121
        15
        發動機排氣外側到曲軸中心水平距離
        341
        330
        16
        排氣口到曲軸中心水平距離
        260
        186
        17
        調溫器出水口到曲軸中心水平距離
        201
        183
        18
        空濾帽中心到曲軸中心水平距離
        107
        21
        19
        風扇中心到曲軸中心水平距離
        偏進氣側10
        偏排氣側13.5
        20
        進氣口到曲軸中心水平距離
        /
        243
        21
        發動機進氣外側到曲軸中心水平距離
        357
        313
        22
        進氣口直徑
        /
        65
        23
        進氣口到曲軸中心垂直距離
        /
        339
        24
        風扇直徑
        Φ480（鐵）
        Φ480（塑料）
        25
        進水口到曲軸中心水平距離
        41
        153
        26
        進水口直徑
        Φ50
        Φ45
        27
        進水口到曲軸中心水平距離
        216
        206
        28
        左支腳減震器安裝孔到曲軸中心水平距離
        212
        209
        29
        右支腳減震器安裝孔到曲軸中心水平距離
        206
        209
        30
        增壓器出氣口到曲軸中心水平距離
        /
        305
        31
        增壓器出氣口直徑
        /
        Φ50
        32
        增壓器出氣口到曲軸中心垂直距離
        /
        285
        33
        風扇中心到曲軸中心垂直距離
        316
        220
        34
        預熱回水口規格
        NPT 1/2
        待定
        35
        調溫器出水口到曲軸中心垂直距離
        646
        550
        36
        排氣口直徑
        Φ48
        Φ52
        37
        排氣管出口法蘭安裝孔規格
        2-M12
        2-Φ11和2-M10成60°夾角分布
        38
        排氣管出口法蘭安裝孔分布
        78
        90

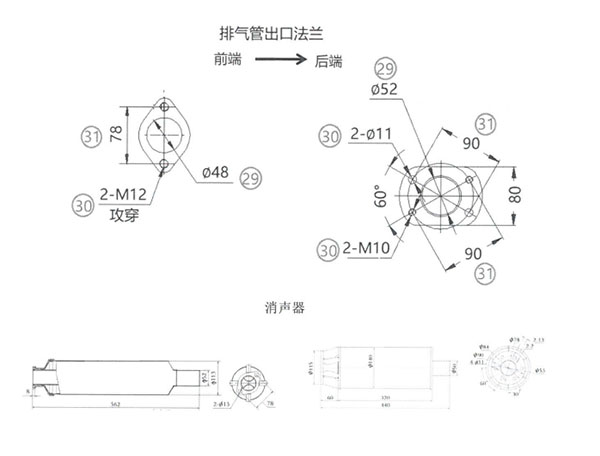

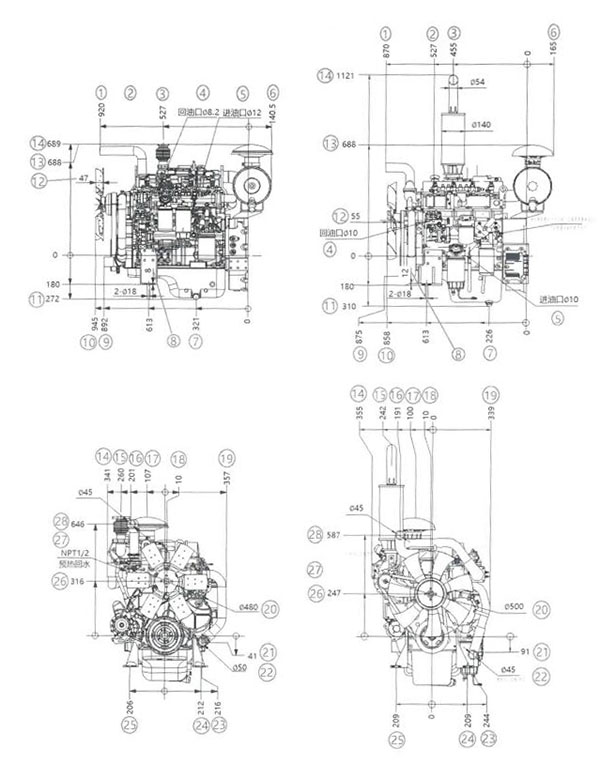

        YC4D105-D34變更前后差異（左邊為變更前狀態，右邊為變更后狀態，單位mm.圖中尺寸旁邊的帶圓圈的數字為變更點序號。）
        序號
        變更點
        更改前
        更改后
        1
        出水管膠管端面到飛輪殼端面水平距離
        920
        903
        2
        排氣口到飛輪殼端面水平距離
        527
        474
        3
        回油口直徑
        Φ8.2
        Φ10
        4
        進油口直徑
        Φ12
        Φ10
        5
        空濾凸出飛輪殼端面水平距離
        140.5
        224
        6
        放機油口到飛輪殼端面水平距離
        321
        285
        7
        支腳底板厚度
        8
        12
        8
        水泵進水口端面到飛輪殼端面水平距離
        892
        916
        9
        風扇端面到飛輪殼端面水平距離
        945
        916
        10
        發動機最低點到曲軸中心的垂直距離
        272
        286
        11
        風扇厚度
        47
        55
        12
        空濾帽頂點到曲軸中心的垂直距離
        688
        688
        13
        排氣口到曲軸中心的垂直距離
        689
        1114
        14
        發動機排氣外側到曲軸中心水平距離
        341
        355
        15
        排氣口到曲軸中心水平距離
        260
        242
        16
        調溫器出水口到曲軸中心水平距離
        201
        191
        17
        空濾帽中心到曲軸中心水平距離
        107
        100
        18
        風扇中心到曲軸中心水平距離
        偏進氣側10
        偏排氣側10
        19
        發動機進氣外側到曲軸中心水平距離
        357
        339
        20
        風扇直徑
        Φ480（鐵）
        Φ500（塑料）
        21
        進水口到曲軸中心垂直距離
        41
        91
        22
        進水口直徑
        Φ50
        Φ45
        23
        進水口到曲軸中心水平距離
        216
        244
        24
        左支腳減震器安裝孔到曲軸中心水平距離
        212
        209
        25
        右支腳減震器安裝孔到曲軸中心水平距離
        206
        209
        26
        風扇中心到曲軸中心垂直距離
        315.5
        247
        27
        預熱回水口規格
        NPT 1/2
        待定
        28
        調溫器出水口到曲軸中心垂直距離
        647.5
        587
        29
        排氣口直徑
        Φ48
        Φ52
        30
        排氣管出口法蘭安裝孔規格
        2-M12
        2-Φ11和2-M10成60°夾角分布
        31
        排氣管出口法蘭安裝孔分布
        78
        90

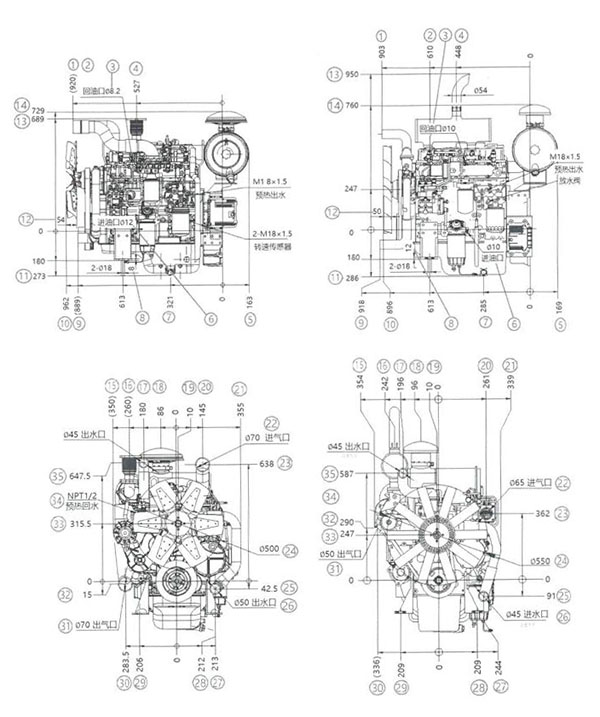

        YC4D140-D31變更前后差異（左邊為變更前狀態，右邊為變更后狀態，單位mm.圖中尺寸旁邊的帶圓圈的數字為變更點序號。）
        序號
        變更點
        更改前
        更改后
        1
        出水管膠管端面到飛輪殼端面水平距離
        920
        903
        2
        中冷后進氣口端面到飛輪殼端面水平距離
        920
        610
        3
        回油口直徑
        Φ8.2
        Φ10
        4
        排氣口到飛輪殼端面水平距離
        527
        448
        5
        空濾凸出飛輪殼端面水平距離
        163
        169
        6
        進油口直徑
        Φ12
        Φ10
        7
        放機油口到飛輪殼端面水平距離
        321
        285
        8
        支腳底板厚度
        8
        12
        9
        水泵進水口端面到飛輪殼端面水平距離
        889
        918
        10
        風扇端面到飛輪殼端面水平距離
        962
        896
        11
        發動機最低點到曲軸中心的垂直距離
        273
        286
        12
        風扇厚度
        54
        50
        13
        排氣口到曲軸中心的垂直距離
        689
        950
        14
        空濾帽頂點到曲軸中心的垂直距離
        729
        760
        15
        發動機排氣外側到曲軸中心水平距離
        350
        354
        16
        排氣口到曲軸中心水平距離
        260
        242
        17
        調溫器出水口到曲軸中心水平距離
        180
        196
        18
        空濾帽中心到曲軸中心水平距離
        86
        96
        19
        風扇中心到曲軸中心水平距離
        偏進氣側10
        偏排氣側10
        20
        進氣口到曲軸中心水平距離
        145
        261
        21
        發動機進氣外側到曲軸中心水平距離
        355
        339
        22
        進氣口直徑
        Φ70
        Φ65
        23
        進氣口到曲軸中心垂直距離
        638
        362
        24
        風扇直徑
        Φ500（鐵）
        Φ550（塑料）
        25
        進水口到曲軸中心水平距離
        42.5
        91
        26
        進水口直徑
        Φ50
        Φ45
        27
        進水口到曲軸中心水平距離
        213
        244
        28
        左支腳減震器安裝孔到曲軸中心水平距離
        212
        209
        29
        右支腳減震器安裝孔到曲軸中心水平距離
        206
        209
        30
        增壓器出氣口到曲軸中心水平距離
        283.5
        336
        31
        增壓器出氣口直徑
        Φ70
        Φ50
        32
        增壓器出氣口到曲軸中心垂直距離
        低15
        高290
        33
        風扇中心到曲軸中心垂直距離
        315.5
        247
        34
        預熱回水口規格
        NPT 1/2
        待定
        35
        調溫器出水口到曲軸中心垂直距離
        647.5
        587
        36
        排氣口直徑
        Φ60
        Φ52
        37
        排氣管出口法蘭安裝孔規格
        3-Φ13均布
        2-Φ11和2-M10成60°夾角分布
        38
        排氣管出口法蘭安裝孔分布
        分度圓直徑Φ108
        間距90

        如需了解更多相關詳情歡迎關注下方微信二維碼↓↓↓
        掃一掃  關注微信
