一分鐘帶您了解三相交流發電機的結構組成及其工作原理

       三相交流發電機是諸多發電機中的一種，它的結構組成決定了三相交流發電機產生電流的工作原理，而其功率和勵磁方式又決定了三相交流發電機有不同的分類，本篇發電機廠家-頂博電力將為您詳細介紹有關三相交流發電機的專業知識。

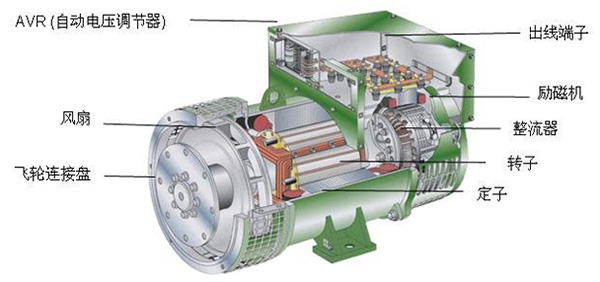

       三相交流發電機的結構組成
       1、三相交流發電機是由定子、轉子、端蓋、機座、電刷及軸承等部件構成的?！　?br />        2、定子由機座、定子鐵芯、線包繞組以及固定這些部件的其他結構件組成。轉子由轉子鐵芯、轉子磁極、風扇、滑環及轉軸等部件組成。
       3、三相交流發電機通過機座、軸承及端蓋將發電機的定子，轉子連接組裝起來，使轉子能在定子中旋轉，通過滑環通入一定勵磁電流，使轉子成為一個旋轉磁場，定子線圈做切割磁力線的運動，從而產生感應電勢，通過接線端子引出，接在回路中，便產生了電流。

       三相交流發電機工作原理
       三相交流發電機利用導線切割磁力線感應出電勢的電磁感應原理，將原動機的機械能變?yōu)殡娔茌敵觥Ｍ桨l(fā)電機由定子和轉子兩部分組成。定子是發出電力的電樞，轉子是磁極。定子由電樞鐵芯，均勻排放的三相繞組及機座和端蓋等組成。轉子通常為隱極式，由勵磁繞組、鐵芯和軸、護環、環等組成。

       轉子的勵磁繞組通入直流電流，產生接近于正弦分布磁場（稱為轉子磁場），其有效勵磁磁通與靜止的電樞繞組相交鏈。轉子旋轉時，轉子磁場隨同一起旋轉、每轉一周，磁力線順序切割定子的每相繞組，在三相定子繞組內感應出三相交流電勢。發電機帶對稱負載運行時，三相電樞電流合成產生一個同步轉速的旋轉磁場。定子磁場和轉子磁場相互作用，會產生制動轉矩。從汽輪機輸入的機械轉矩克服制動轉矩而作功。發電機可發出有功功率和無功功率。所以，調整有功功率就得調節汽機的進汽量。轉子磁場的強弱直接影響定子繞組的電壓，所以，調發電機端電壓或調發電機的無功功率必須調節轉子電流。

       三相交流發電機的勵磁方式分類
       發電機勵磁系統是指供給發電機轉子直流建立轉子勵磁的系統，它又分為：
       1、它勵勵磁系統，它勵勵磁是由一臺與發電機同軸的交流發電機產生交流電，經整流變成直流電，給發電機轉子勵磁。
       2、自并激勵磁系統，是將來自發電機機端的交流電經變壓器降壓，再整流變成直流電，作為發電機轉子的勵磁。

       以上是廣西頂博電力設備制造有限公司為大家介紹的三相交流發電機的結構組成及其工作原理，希望廣大用戶通過本篇的文章介紹，可以對三相交流發電機的專業知識有一定的了解和認識，頂博電力是一家集柴油發電機組設計、供應、調試、維修于一體的專業柴油發電機廠家，可為您提供30KW-3000KW各種規格柴油發電機組，歡迎前來咨詢。
