800千瓦玉柴柴油發電機組水泵的結構及工作原理介紹

水泵是800千瓦玉柴柴油發電機組冷卻系統的重要組成部分，用戶掌握水泵的主要部件結構和工作原理，對正確維護保養冷卻系統有十分重要的作用，下面跟頂博電力一起來了解一下吧。

800千瓦玉柴柴油發電機組水泵的結構

800千瓦玉柴柴油發電機組水泵由殼體、泵上的軸承、葉輪和水封組成。殼體有冷液進口和出口，水封用來將水封在泵內，軸承用來支撐安裝著葉輪的軸，這個總成緊固到缸體上。襯墊用來防止冷卻液泄漏。按驅動方式不同水泵通常有齒輪直接驅動式、橡膠皮帶驅動、內帶驅動三種淡水泵，下圖為由橡膠皮帶傳動的水泵結構圖。

800千瓦玉柴柴油發電機組水泵的工作原理

800千瓦玉柴柴油發電機組水泵的作用是使水或防凍液在冷卻系統中循環。水泵是強制循環式水冷卻系統中使水循環流動的動力設備，水泵位于發動機的前部。離心式水泵具有結構簡單、尺寸小、工作可靠、流量大等特點。而且當水泵因故障而停止工作時，冷卻水仍可進行自然循環，從而防止柴油發電機組因局部過熱而損壞。離心式水泵由葉輪、渦殼、水封裝置等組成。

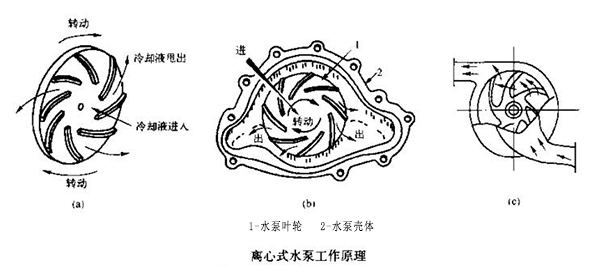

離心式水泵工作原理如下圖示。由曲軸驅動的水泵葉輪逆時針轉動時，帶動水泵中的水一起轉動，在旋轉離心力的作用下，泵內的水被甩向泵殼的邊緣、進入截面由小變大的渦殼，在此流速降低，動能減小，而水壓卻逐漸升高，最后從出水口擠出。葉輪中心處由于水被甩向外緣而壓力降低，水便經進水口吸入，水泵繼續工作。

了解了800千瓦玉柴柴油發電機組水泵的結構及工作原理之后，發電機廠家建議用戶在使用柴油發電機組時，要多注意水泵封水圈的使用情況，如封水圈發生故障，冷卻水即從殼體上的溢水孔漏出，若發現滴水成流時，應及時拆下檢修或更換封水圈。
