關于玉柴YC12VTD系列發動機空濾和整車線束變更說明

根據前期市場反饋，玉柴集團擬從2022年4月1日起對玉柴YC12VTD系列發電機單機空濾總成及整車線束進行更換優化，以進一步提升產品品質及競爭力，具體如下：

1、空濾總成及整車線束變更涉及機型：

2、空濾總成：

將原標配為鋼絲網+紙濾芯整體結構的TDV100-1109100/空氣濾清器更換為金屬外殼+內置紙濾芯+空濾帽結構的TD800-1109100/空氣濾清器+TD800-1109151/空濾帽，其前后狀態對比如下：

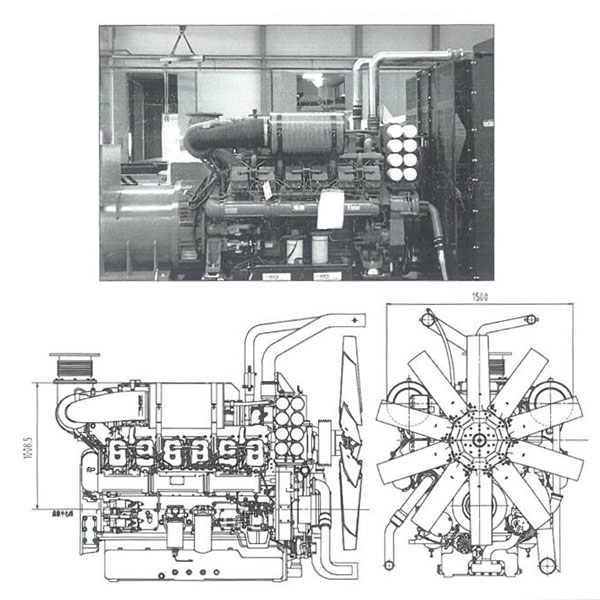

變更前，發動機（TDV100-1109100/空氣濾清器）實物狀態與圖紙如下：

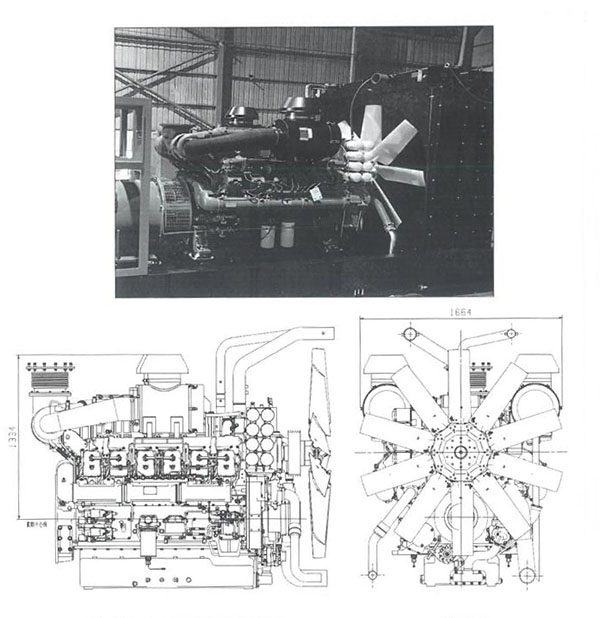

變更后，發動機（TD800-1109100/空氣濾清器+TD800-1109151/空濾帽）實物狀態與圖紙如下：

3、整車線束：

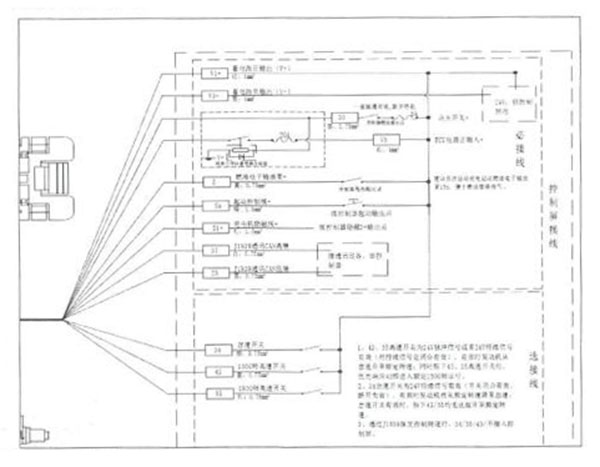

接線端減少非必要的線束、同時增加ECU主電源控制繼電器及保險，其前后狀態對比如下：變更前，整車線束接線原理圖：

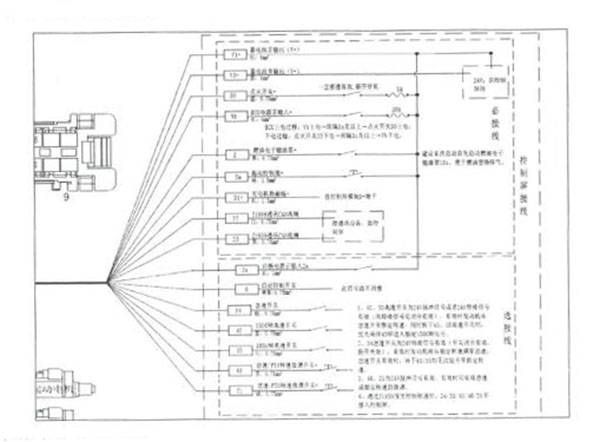

變更后，整車線束接線原理圖：

切換期間，會存在新舊狀態共存的情況。
